产品概述
ZXWT S6850系列交换机是面向高性能云计算、数据中心和高端园区网推出的新一代高性能数据中心全万兆TOR交换机。S6850系列采用先进的硬件架构设计,提供高性能L2/L3/L4线速交换服务,并进一步融合IPv6、网络安全、流量分析、虚拟化等多种网络业务,结合不间断升级、不间断转发、优雅重启、冗余保护等多种数据中心高可靠性技术,从而保证了网络长时间的不间断通信能力。

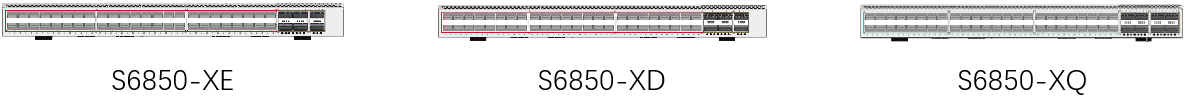

ZXWT S6850系列包括:S6850-4CQ24X-H和S6850-4CQ2Q48X-H两款产品。
产品亮点
l 先进的硬件架构设计,强大的数据处理能力
ü 采用业界先进的硬件架构设计,1U整机可支持48个10G端口+2个40G端口+4个100G端口(端口拆分最大可配置72个10G端口)
ü 搭载高性能的ASIC交换芯片和多核处理器,支持高达1.28Tbps的交换容量,满足数据中心高性能、高容量、高密度及可拓展的要求。
ü 标准的数据中心前后散热风道设计,支持风道前后/后前灵活选择。
l 丰富的数据中心业务特性
ü 支持虚拟化集群交换技术,可以将多台物理设备虚拟化为逻辑上的一台设备,其虚拟系统的性能、可靠性、灵活性及管理相比于独立的物理设备具有更强的优越性。
ü 性能翻倍:虚拟化系统可以充分利用物理设备间的每一条链路,避免传统组网模型生成树协议对链路的阻塞,物尽其用,性能翻倍,最大程度保护原有链路投资。
ü 高可靠性:基于先进的分布式处理技术,通过高效的跨物理设备链路聚合功能,实现逻辑控制平面和业务数据平面的分离,提供不间断的三层路由转发,避免了单点故障所造成的业务中断,大大提高了虚拟系统的可靠性。
ü 灵活性:通过S6850的虚拟集群功能,可将虚拟集群系统的距离延伸至80KM,灵活方便,打破了传统集群技术的地域限制性。
ü 易管理:整个虚拟系统实现单一IP统一管理,实际物理设备对用户透明,简化了对网络设备和网络拓扑的管理,大大提高了网络运营效率,从而有效降低运营维护成本。
l 数据中心级的高可靠性
ü 基于无中断保护系统,关键的电源系统采用冗余设计,模块化可热插拔,支持故障时无缝切换,无需中断业务。
ü 支持STP/RSTP/MSTP协议,支持VRRP协议,同时支持环网保护,双上行主备链路保护,LACP链路聚合等简单高效的冗余保护机制。
ü 超高精度的BFD双向链路检测机制,通过和二、三层协议的联动,实现毫秒级的故障检测及业务恢复,提高了网络系统的可靠性。
ü 完善的以太网OAM机制,支持802.3ah,通过对网络运行状态的实时监控,实现对故障的快速检测与定位。
ü 完善的软硬件的高可靠性设计,满足50ms的故障恢复时间要求,真正做到了核心设备5个9(99.999%)的高可靠性。
l 丰富的业务特性
ü 完善的二、三层组播路由协议,满足IPTV、多终端的高清视频监控和高清视频会议的接入需求。
ü 齐备的三层路由协议,超大的路由表容量,满足各种类型的网络互联需求,可组建超大型数据中心网络、园区网、企业网和行业用户专网。
l 全面的IPv6解决方案
ü 全面支持IPv6协议族,支持IPv6邻居发现、ICMPv6、Path MTU 发现、DHCPv6等IPv6特性。
ü 支持基于IPv6的Ping、Traceroute、Telnet、SSH、ACL等,满足纯IPv6网络设备管理及业务控制的需要。
ü 支持MLD、MLD Snooping等IPv6组播特性,支持IPv6静态路由、RIPng、OSPFv3、BGP4+等IPv6三层路由协议,为用户提供完善的IPv6二、三层解决方案。
l 完善的安全机制
ü 设备级安全防护:先进的硬件架构设计,硬件实现对报文的分级调度及保护,支持防范DoS、TCP的SYN Flood、UDP Flood、广播风暴、大流量等对设备的攻击;支持命令行分级保护,不同级别用户拥有不同管理权限。
ü 完备的安全认证机制:支持IEEE 802.1x、Radius、BDTacacs+等,可为用户提供完备的安全认证机制。
ü 增强的业务安全机制:支持相关路由协议的明文或MD5认证,支持uRPF逆向路由查找技术,可有效控制非法业务;硬件级报文深度检测和过滤技术,支持对控制报文和数据报文的深度检测,从而有效隔离非法数据报文,提高网络系统的安全性。
l 创新的绿色环保设计
ü 智能的电源管理系统:采用先进的电源系统架构设计,实现高效的电源转换,独有的电源监控、缓启动等功能,实时监测整机运行状态,智能调节,深度节能。
ü 智能的风扇管理系统:智能风扇设计,支持前后/后前风道的灵活选择,支持风扇自动调速,有效降低转速、减少噪声,延长风扇的使用寿命。
ü 支持能效以太网功能,遵循国际标准IEEE 802.3az,有效降低了能源消耗。
产品规格
功能参数
S6850-4CQ24X-H
S6850-4CQ2Q48X-H
交换容量 (Tbps)
2.56Tbps/25Tbps
包转发率 (Mpps)
480Mpps/960Mpps
1000Mpps/1600Mpps
固定端口
24个10G光口
4个100G光口
48个10G光口
2个40G 光口
4个100G光口
扩展插槽
0
2
电源槽位数
2
2
风扇槽位数
4
4
设备尺寸(宽×深×高)
440×405×44 mm
440×405×44 mm
电源
AC:100V-240V,50Hz±10%
DC:-36V~-72V
环境要求
工作温/湿度:-10℃-50℃,10%-90%无凝露
存储温/湿度:-20℃-70℃;5%-95%无凝露
数据中心特性
支持虚拟化集群交换技术
MAC交换
支持静态配置和动态学习MAC地址
支持查看和清除MAC地址
MAC地址老化时间可配置
支持MAC地址学习数量限制
支持MAC地址过滤功能
支持黑洞MAC表项
VLAN
支持4K VLAN表项
支持GVRP
支持1:1和N:1 VLAN Mapping
支持基本QinQ和灵活QinQ功能
支持Private VLAN
STP
支持802.1D(STP)、802.1W(RSTP)、802.1S(MSTP)
支持BPDU保护、根保护、环路保护
组播
支持IGMP v1/v2/v3
支持IGMP Snooping
支持IGMP Fast Leave
支持组播组策略及组播组数量限制
支持组播流量跨VLAN复制
支持PIM-SM、PIM-DM
IPv4
支持静态路由、RIP v1/v2、OSPF、BGP、IS-IS、BEIGRP
支持策略路由
支持等价路由实现负载均衡
支持BFD for OSPF、BGP
IPv6
支持ICMPv6、DHCPv6、ACLv6、IPv6 Telnet
支持IPv6邻居发现
支持Path MTU发现
支持MLD v1/v2
支持MLD Snooping
支持IPv6静态路由、RIPng、OSPFv3、BGP4+
QoS
支持基于L2/L3/L4协议头各字段的流量分类
支持CAR流量限制
支持802.1P/DSCP优先级重新标记
支持SP、WRR、SP+WRR等队列调度方式
支持Tail-Drop、WRED等拥塞避免机制
支持流量监管与流量整形
支持Ingress和Egress ACL,支持匹配L2、L3、L4和IP五元组,进行复制、转发、丢弃
支持Hash同源同宿负载均衡,保证流量输出的会话完整性
安全特性
支持基于L2/L3/L4的ACL流识别与过滤安全机制
支持防DDoS攻击、TCP的SYN Flood攻击、UDP Flood攻击等
支持对组播、广播、未知单播报文的抑制功能
支持端口隔离
支持端口安全、IP+MAC+端口绑定
支持DHCP Snooping、DHCP Option 82
支持IEEE 802.1x认证
支持Radius、BDTacacs+认证
支持uRPF
支持命令行分级保护
可靠性
可选支持电源1+1备份
支持静态/LACP方式链路聚合,支持跨业务卡的链路聚合
支持EAPS,ERPS环网保护
支持VRRP热备协议
支持GR for OSPF、BGP
支持BFD for OSPF、BGP
管理维护
支持Console、Telnet、SSH 2.0
支持ZTP零接触配置开通(Zero Touch Provisioning)
支持基于浏览器WEB方式管理
支持SNMP v1/v2/v3
支持TFTP方式的文件上传、下载管理
支持RMON事件历史记录
支持sFLOW等流量统计分析
绿色节能
支持IEEE 802.3az绿色能效以太网
