产品概述
ZXWT S7850系列核心交换机可广泛用于政府、金融、电力、交通、校园、医院、商业等园区核心、汇聚层和园区数据中心的组网,并可服务于运营商新一代城域网建设。S7850系列核心器件为自主创新芯片,采用先进的CLOS无阻塞交换架构,支持领先的槽位带宽和超大转发表容量,支持多种类型接口板的线速转发,提供强大的可编程能力,满足长期网络演进的需要。
ZXWT S7850基于自主知识产权的统一模块化软件平台,支持丰富的L2/L3特性,支持MC-LAG、ERPS等多种组网方式,支持MCE、MPLS L2/L3VPN和EVPN VxLAN等多种虚拟网络形式,支持零部署和纵向虚拟化,简化网络运维。
S7850系列核心交换机包括S7805-8、S7805-4、S7805-3等多个产品形态,提供多种业务槽位数量的选择,其中:
l lS7805-8:8个线卡槽位,2个主控板槽位,4个交换网板,6个电源槽位,高度16RU
l lS7805-4:4个线卡槽位,2个主控板槽位,2个交换网板,4个电源槽位,高度11RU
l lS7805-3:3个线卡槽位,2个主控板槽位,2个电源模块槽位,高度4RU

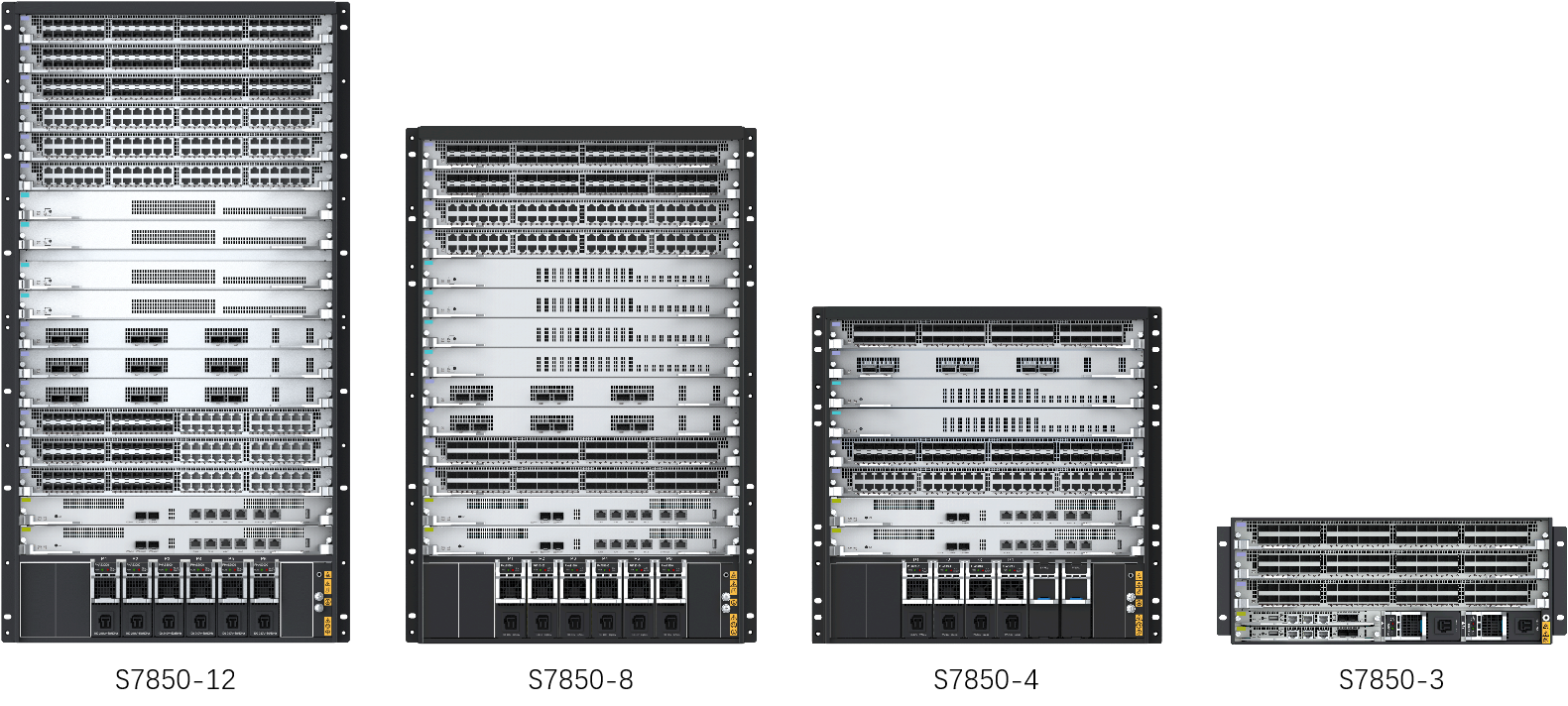

产品外观
产品特性
CLOS无阻塞信元交换架构 全可编程芯片
● CLOS架构交换芯片提供无阻塞交换网,采用信元交换确保负载均衡。
● 网络处理器NP架构芯片,提供强大可编程能力,业务流程和表项灵活定制。
超大系统容量 高密度端口
● S7850系列核心交换机满足高级园区的建设需求,提供持续的升级和扩容能力。
● 采用主控交换分离的硬件架构。
VSC化繁为简 构筑坚固云核心
● 采用虚拟交换集群技术VSC2.0,可将多台设备虚拟为一个集群系统,简化网络拓扑和管理难度。
● 通过业务接口进行堆叠,长达80km的距离,使异地容灾备份更加安全可靠。
● 最大支持1.6Tbps堆叠带宽,消除堆叠系统带宽瓶颈。
● 优化的本地转发机制,极大减少堆叠系统间穿越流量。
● 创新的多主多备设备管理机制,主备切换“零感知”。
● 增强的MAD检测,防止网络多主生成。
全分布式、模块化创新操作系统
● 全分布式模块化的设计,进程独享资源,可轻松实现模块级别的动态加载和更新,进程间隔离,故障不扩散。
● 分布式协议处理,大大提高协议计算的性能。
● 管理接口任意扩展,支持XML/Netconf管理接口向后兼容。
独创多维安全架构,强化超稳定网络核心
● 安全架构:系统级重要组件如控制交换板、风扇模块、电源模块采用冗余配置,支持热插拔。
● 安全控制:控制与转发、监控平面隔离;多核心多进程的处理机制,设备管理、路由计算、表项同步,各操作互不影响。
● 安全系统:全分布式板化的软件系统架构支持进程级别的智能动态加载和更新,灵活叠加新功能,升级业务不中断;支持分布式协议处理,提升效率和稳定性。
● 安全协议:提供完善安全的SSH登陆方式和登陆用户分级机制,提供ARP、STP、DHCP等多种协议保护手段,完善的路由协议加密算法保证协议安全,MACsec功能为MAC层数据的发送和接收提供安全保障。
● 安全业务:提供ERPS、FRR、GR、以太网OAM、MC-LAG等完善丰富的业务保护功能,充分保证网络安全。
完善的多业务支持能力
● 丰富的二层VLAN技术和灵活的QinQ能力,适应各种VLAN规划。
● 支持丰富的二三层组播功能,PIM-DM,PIM-SSM,MLD和IGMP,可针对组播组和组播用户进行权限管理和灵活的策略定制,增强IPTV业务承载层面的可管可控能力。
● 完善支持L2/L3 MPLS VPN和组播VPN,按不同粒度实现统一承载。
● 支持VxLAN Overlay技术,实现跨越三层网络的二层网络互联;支持BGP-EVPN,实现VTEP自动发现、VXLAN隧道自动建立等功能,降低网络部署难度。
● 支持丰富的QoS手段,针对不同业务进行优先级保证。
● 可平滑支持:TRILL、DCB、FCoE、802.1Qbg EVB、SPB等协议。
丰富的IPv6功能助力网络转型
● 支持IPv6基础协议,如RIPng、OSPFv3、IS-ISv6和BGP4+,支持DHCPv6 snooping、MLD snooping、PIMv6等运营级IPv6功能。
● 完善支持IPv6转发和路由功能,支持IPv4/IPv6双栈。
● 全面支持IPv6管理维护、安全可靠,同时支持Ipv4到Ipv6的隧道转换,完成Ipv4与Ipv6的过渡。
流量可视化和智能诊断
● 支持IPFIX和Telemetry,实时流量采样,故障点溯源分析。
● 基于智能运维工具,支持光模块诊断,大数据故障根因分析。
低碳绿色 节能环保
● 高效率的电源系统,减少电源转换损失。
● 高规格的芯片工艺,降低元器件能耗,支持EEE绿色节能协议标准,休眠无流量单板/端口,降低运行功耗。
● 动态调速风扇,支持无级调速;支持高压直流供电系统,提升机房整体供电效率。
● 符合国内外无铅RoHS、WEEE和ISO14001标准,采用可再生、可降解的环保运输包装材料,处处体现“绿色地球、关爱自然”理念。
产品规格
功能参数 |
S7850-8 |
S7850-4 |
S7850-3 |
交换容量 (Tbps) |
512Tbps |
256Tbps |
168Tbps |
包转发率 (Mpps) |
28800Mpps/96000Mpps |
14400Mpps/48000Mpps |
10800Mpps/36800Mpps |
设备高度 |
16U |
11U |
4U |
设备尺寸(高×宽×深,不含走线齿及挂耳)mm |
709 × 445 × 504 |
465 × 445 × 504 |
175 × 444 × 504 |
总槽位数 |
14 |
8 |
5 |
业务板槽位数 |
8 |
4 |
3 |
主控板槽位数 |
2 |
2 |
2 |
交换板槽位数 |
4 |
2 |
0 |
电源冗余方式 |
3+3 |
2+2 |
1+1 |
交流电源 |
额定电压:110V AC/220V AC,50/60Hz;最大电压范围:90V AC~290V AC;45Hz~66Hz(输入电压为90V AC~175V AC时,电源模块最大输出功率降到满载的45%) |
||
直流电源 |
额定电压:-48V DC/-60V DC;最大电压范围:-38V DC~-72V DC; S7850-3暂不支持 |
||
高压直流 |
额定电压:240V DC/380V DC ;最大电压范围:192V DC~400V DC; |
||
散热方式 |
强制风冷,前后通风 |
||
工作环境 |
长期工作环境温度:-0℃~+45℃,短期工作环境温度:-5℃~+50℃, 湿度:5%~95%(无凝结) |
||
工作海拔 |
<4000米 |
||
MTBF/MTTR |
>250000 小时/ <30 分钟 |
||
L2功能 |
支持IEEE802.1q VLAN,IEEE802.1p,IEEE802.3ad,STP,RSTP,MSTP,灵活QinQ,VLAN翻译,PVLAN,DHCP Snooping |
||
L3功能 |
支持VRRP,SuperVLAN,DHCP-Server/Relay,静态路由,RIP,OSPF,IS-IS,BGP,策略路由,MCE |
||
MPLS / MPLS VPN |
支持LDP,VPLS,VPWS,H-VPLS,MPLS L2VPN,MPLS L3VPN,组播VPN |
||
组播 |
支持IGMP Snooping/Proxy、IGMP,PIM-DM/SM,PIM-SSM,DVMRP,MSDP |
||
QOS |
支持基于802.1p,IP DSCP,MPLS EXP的优先级标记、改写和映射,每端口支持8个硬件队列,SP/WRR/SP+WRR等队列调度机制,基于端口/流的带宽管理,尾丢弃、WRED等拥塞避免机制 |
||
安全防护 |
CPU防攻击,CPU过载保护,广播、组播、未知单播报文抑制,STP Root Guard,BPDU攻击保护,uRPF单播逆向路由检查,RIP/OSPF/BGPMD5密文检查,国密算法,IP source Guard,DAI |
||
IPv6 |
支持IPv6,ND,DHCPv6,PMTU,MLD Snooping,静态路由、RIPng、BGP4+、OSPFv3、IS-ISv6,手工隧道,6to4,6PE,ISATAP,IPv6 ACL,基于IPv6的设备管理 |
||
可靠性 |
支持主控、电源、风扇板冗余,LACP,MC-LAG,ERPS,VRRP,FRR,NSF,GR,VSC堆叠(S7850-3暂不支持),BFD |
||
数据中心特性 |
支持VxLAN、BGP-EVPN等数据中心特性 |
||
SDN |
支持Netconf和YANG模型;支持自动化部署和业务随行 |
||
设备管理 |
Console(RJ45),带外管理网口,CLI,Telnet,SSH,本地和远程(Radius/Tacacs+)的用户登录认证和授权,SNMP,MIB,RMON,Syslog,支持快速批量巡检工具 |
||
运维 |
802.1ag,802.3ah,Y.1731,零部署,sflow,IPFIX,Telemetry |
